경부고속선 SRT열차 궤도이탈 사고 조사결과 발표

- 장대레일의 중계레일 부분에 ‘선로변형’ 발생이 주원인 - 구조적으로 취약한 중계레일 설치구간임에도 선로유지관리 미흡 - 사고 1시간 전 선로변형 발견되었으나, 적절한 통제나 보수 이뤄지지 못해 - 코레일에 5건, (주)에스알에 1건, 국가철도공단에 3건 안전권고 발행

□ 항공․철도사고조사위원회(이하 사조위)는 지난해 7월 1일 오후 3시 20분경 경부고속선 상행선 대전조차장역 구내(대전 대덕구 소재)에서 발생한 ㈜에스알의 제338호 SRT 고속열차*(이하 사고열차) 궤도이탈 사고에 대한 조사결과를 4월 3일 발표한다.       * 부산역(13:45)→수서역(16:08), 10칸(동력차 2, 객차 8), 탑승자: 380명

□ 사고열차는 대전조차장역 구내 경부고속선상 N34A호 선로전환기로부터 약 5m 전방의 선로변형 발생 지점을 약 98km/h의 속도로 통과하던 중, 심한 좌우진동과 충격으로 열차 진행방향 2번째 차량(1호 객차)의 앞대차(독립대차) 차륜이 최초로 궤도 오른쪽으로 이탈하였고, 이 과정에서 심한 좌우진동과 충격을 느낀 사고열차 기장이 비상제동을 체결하였으나, 맨 마지막 10번째 차량(후부 동력차)의 앞대차(독립대차) 차륜도 추가로 궤도 오른쪽으로 이탈한 후 최초 탈선지점으로부터 약 338m 지난 지점에서 최종 정차하였다.

 ㅇ 이 사고로 승객 11명이 부상(1명 입원, 10명 당일 귀가)을 입었고, 차량, 레일, 침목, 궤도회로 및 전차선 설비 등이 파손되었으며, 211개 열차가 운행에 지장(운휴 14개, 지연 197개)을 받았다.
    * 피해액((주)에스알/철도공사 추산): 총 69억 원(물적피해 56억 원, 영업피해 13억 원)

□ 사조위는 사고발생 즉시 사고원인 조사에 착수하였고, 차량․잔해․레일 상태를 확인하고, 운행기록·무선녹취록·CCTV 영상을 확보․분석하는 등의 조사를 진행하였다.

 ㅇ 특히, 초동조사결과 사고구간(고속-일반선 연결구간)에 대한 선로 유지관리가 미흡하여 선로변형이 있었던 것을 확인하고 '22년 7월 5일 한국철도공사(이하 코레일)에 ‘사고구간과 유사한 구간에 대하여 궤도, 노반, 자갈 등의 상태를 특별 점검하여 보강조치’할 것을 긴급 안전권고*하였으며,
    * 코레일은 특별점검을 통해 궤도틀림 보수, 자갈보충 등 실시(‘22.7.5～7.28)

 ㅇ 사고발생 약 1시간 전 KTX 선행열차와 3분 전 SRT 선행열차 기장이 각각 선로변형을 발견 또는 감지하였음에도 적절한 통제나 보수가 이뤄지지 못했던 사실도 확인하여 '22년 8월 26일 코레일과 ㈜에스알에 ‘선로변형 등 이례적인 상황을 발견할 시에는 관련규정(매뉴얼) 준수, 원활한 의사소통체계 확립 등을 실시’하도록 추가로 긴급 안전권고*하였다.
   * 코레일과 ㈜에스알은 운전취급규정(선로고장 발견 시 조치요령) 개정, 현장대응절차 마련 및 교육 등 시행('22.8.10～12.19)

---

□ 조사결과 주요 내용은 다음과 같다.

ㅇ 사고원인은 ‘장대레일의 중계레일* 부분에 좌굴**이 발생한 후 여러 대의 열차가 통과하면서 선로변형이 확대된 것’으로 결정되었으며,
* 철도선로에서 서로 다른 레일을 이어 사용하기 위하여 단조 제작한 레일
** 온도 상승에 의해 레일이 팽창하여 그 축압력이 횡저항력 보다 커져서 횡방향으로 급격히 부풀어오는 현상

ㅇ 기여요인은 구조적으로 취약한 중계레일임에도 선로유지관리가 미흡하였고, 사고발생 약 1시간 전 선로변형이 발견되었으나 적절한 통제나 보수가 이뤄지지 못한 것으로 결정되었으며, 세부내용은 다음과 같다.

① 중계레일 부분이 일반레일 부분보다 도상 침하와 뜬 침목 발생 가능성이 높았고, 궤도강성의 차이로 레일 표면이 큰 힘을 받게 되는 등 구조적인 취약점이 있었던 점
   * '22년도 궤도검측(6,802km)결과, 1km당 보수기준 초과 뒤틀림 발생 개소가 중계레일(2.5개소)이 일반레일(0.2개소)보다 12배 많았음(중계레일 설치: 1,767개소, 17.3km)

② 궤도 뒤틀림*이 보수기준을 초과하여 레일에 큰 횡압이 작용하였고, 도상 자갈이 부족하여 도상횡저항력이 약했으며, 장대레일 재설정**이 시행되지 않아 레일에 축력이 쌓이는 등 궤도가 불안정하였던 점
   * 일정거리(3m) 2점에 대한 수평틀림 차이, ** 응력 제거 후 다시 체결

③ 궤도 뒤틀림이 보수기준을 초과하였으나 보수를 적절히 시행하지 않았고, 선로에 대한 하절기․일상순회 점검 등을 적정하게 시행하지 않는 등 선로유지관리가 미흡하였던 점

④ 사고당일 레일온도가 50℃ 이상으로 상승하여 장대레일에 열팽창에 의한 축력이 쌓였을 것으로 보이는 점(사고당일 폭염주의보 발효)

⑤ 사고발생 약 1시간 전 선행열차(KTX) 기장에 의해 선로변형이 발견되었으나, 보고․지시․점검 등의 과정에서 관계자의 보고체계 미준수․부적절한 용어 사용․불명확한 점검위치 통보․점검 미흡 등으로 사전에 적절한 통제나 보수가 이뤄지지 못했던 점

□ 이에 사조위는 다음과 같이 코레일에 5건, (주)에스알에 1건, 국가철도공단에 3건 등 총 9건의 안전권고를 발행하였다.

ㅇ <코레일> 5건

① 중계레일이 설치된 지점(1,767개소)은 구조적인 취약점을 보완하거나 취약개소로 지정하여 관리할 것

② 궤도 뒤틀림은 적기에 보수하고, 도상자갈 부족 구간은 신속하게 보충하며, 중계레일 교환 후 장대레일 재설정을 철저히 시행할 것

③ 궤도틀림 결함이 지속 발생하거나 장대레일을 완전하게 재설정하지 않은 구간은 특정지점 및 취약개소로 지정하여 하절기 점검을 실시하고, 일상순회 점검도 철저히 시행할 것

④ 선로의 변형 발견․감지 시 긴급 정차 판단기준을 마련하고, 보고․지시․점검 등의 과정에서 관계자가 적절히 조치하도록 관련 규정 및 매뉴얼을 보완한 후 체계적인 교육․훈련 등을 시행할 것

⑤ 상시로컬역의 운전작업내규(매뉴얼)에 ‘선로 고장 발견 등 수보 시 조치’ 등에 대한 사항을 명확히 정하고, 운전취급자(로컬관제원)에 대한 운전취급 이론과 실무 교육을 체계적으로 시행할 것

ㅇ <(주)에스알> 1건

① 선로의 변형 발견․감지 시 긴급 정차 판단기준을 마련하고, 보고 등의 과정에서 관계자가 적절히 조치하도록 관련 규정 및 매뉴얼을 보완한 후 체계적인 교육․훈련 등을 시행할 것

ㅇ <국가철도공단> 3건

① 도상 침하 및 뜬 침목 발생 가능성이 높은 중계레일의 구조적인 취약점을 개선하거나 보완하기 위한 방안을 강구할 것

② 다음 사항에 대해 「선로유지관리지침」을 개정하여 시행할 것
- 구조적으로 도상 침하 및 뜬 침목 발생 가능성이 높은 중계레일 설치 지점은 취약개소로 지정하여 관리될 수 있도록 기준을 마련할 것
- 사고구간처럼 고속선에 해당하나 일반철도 관리 기준을 적용받는 구간도 하절기 점검을 의무적으로 시행하도록 지침에 정할 것
- 일상 순회점검 중 일반철도에 대한 열차순회 점검 주기를 마련할 것
- 궤도검측차 점검 시 고속 궤도검측차로 측정한 결과를 일반철도에 맞게 환산하여 적용할 수 있도록 관련 기준을 마련할 것

③ 코레일에 위탁한 선로 등 시설물이 적정하게 유지관리될 수 있도록 점검을 강화하는 등 필요한 대책을 마련하여 시행할 것

□ 이번 조사결과는 외부전문가 자문, 관계인 의견청취, 위원회 심의․의결(3.30) 등의 절차를 거쳐 확정되었으며, 조사보고서 전문은 사조위 누리집(http://araib.molit.go.kr)에서 4월 3일 오전 11시부터 확인할 수 있다.

□ 사조위 관계자는 “즉시 관계기관에 조사보고서를 송부하여 안전권고 이행계획 또는 결과를 제출토록 하는 한편, 정기적으로 안전권고 이행 상황 점검을 통해 유사 사고가 재발되지 않도록 최선을 다할 계획이다”라고 밝혔다.

---

□ 사고관련 현장개요도 / 사고발생 현황도

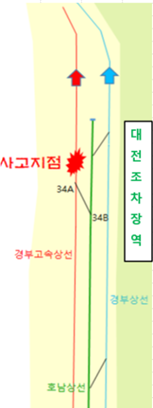

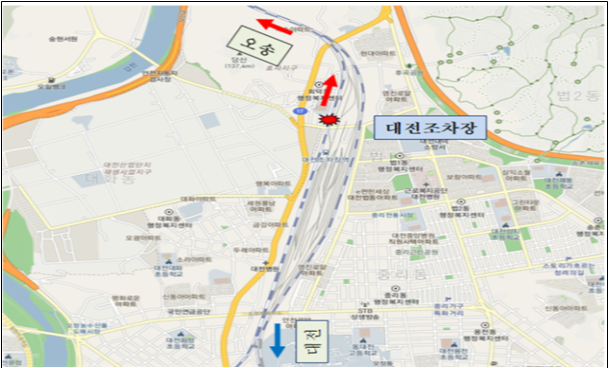

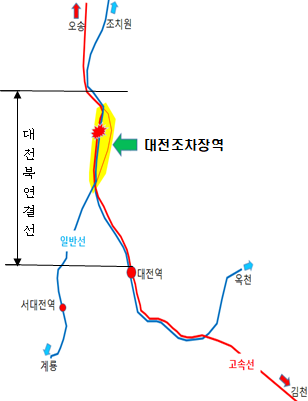

- 궤도이탈 사고 현장 개요도

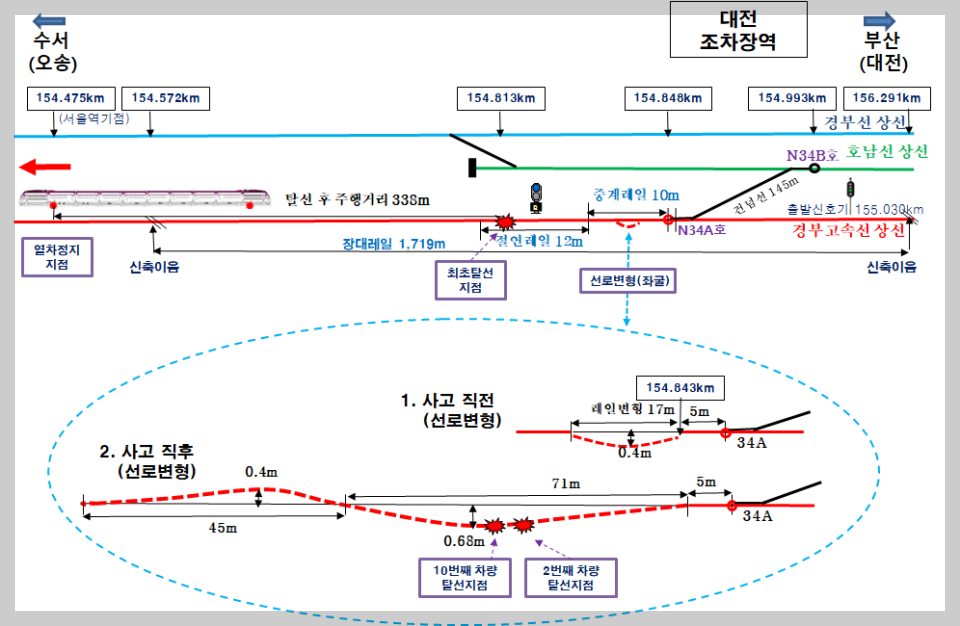

- 사고발생 현황도
