이농식 세미실드 공법(이농식 추진공법)

소개

이농식 추진공법은 전면부가 격벽으로 밀폐된 이농식 굴진기의 커터 체임버 내에 고농도의 이수를 압송 충전해서 굴진면의 안전을 도모하며 커터에 의해 굴삭하면서, 수직구에 설치된 원압잭의 추진력에 의해 추진관을 추진/매설하는 공법이다. 굴삭된 토사를 고농도 이수와 교반 혼합하여 유동화시키고, 굴진기 내의 배토 밸브를 개폐함으로써 추진면을 안전시키면서 간헐적으로 배토한다. 외부(대기압 상태)로 배토된 굴삭 토사는 반송 가능한 크기로 선별되고 흡입력에 의해 반출한다.  단, 흡입 불가능한 크기의 자갈은 잔토 버킷에 의해 반출된다. 수직구 밖으로 반출된 굴삭 토사는 배토 저류조에 모이고 버큠차에 의해 직접 반출 처분 또는 고화 처리 후 덤프트럭에 의해 반출 처분하다.

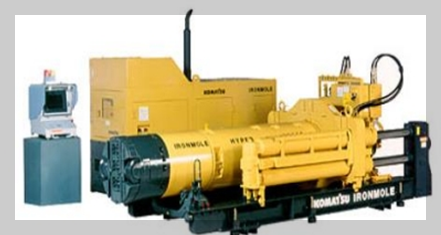

장비

굴삭부 안정백 이론을 적용한 것이 특징이다.

설비가 간단하여 트럭 같은 자동차 위에 플랜트 설치도 가능하다.







특징

장  점	단  점
- 연약지반 및 지하수위가 높은 토질이나, 연약지바넹서도 적용 가능하다. - 별도의 지반 보강이 불필요하다. - 곡선 추진 및 장거리 추진이 가장 유리하다. (토질에 따라 300m ~ 700m) - 이수식에 비해 소음 진동이 적고 주변 영향도 적다. - 굴진 선단 붕괴 위험이 타 공법에 비해 가장 적다 - D300~D3000mm까지 모든 관로에 적용 시공이 가능하다. - 토질에 관계없이 추진 가능하다.	- 고농도의 잔토로 인해 사토 반출 시 건조시간이 소요되고 별도의 사토장을 요구한다. - 고농도의 잔토 처리 시 별도의 차량이 필요하다.

토압식 세미실드 공법(토압식 추진공법)

소개

토압식 추진공법은 전면부가 격벽으로 밀폐된 토압식 굴진기의 커터 체임버 내에 굴삭 토사 또는 첨가제의 교반 혼합 토사(이토)를 채워서, 충만한 토사의 압력을 굴진면의 토압 및 지하수압과 균형을 맞추어 유지함으로써 추진면의 안전을 꾀한다. 커터헤드의 회전 때문에 굴삭된 토사를 스크류컨베이어로 배토량을 조정하면서 수직구에 설치된 원압잭의 추진력에 의해 추진관을 추진하고 매설하는 공법이다. 굴삭 토사의 반출은 잔토 버킷 또는 압송 펌프에 의해 이루어진다.   토압식 추진공법은 첨가제 주입의 여부에 의해 토압추진공법과 이토압 추진공법으로 분류된다.  또한 첨가제 주입은 일반적으로 실트질 토양, 점토의 함유율이 30%미만의 경우에는 굴삭 토사의 소성 유동화를 촉진하기 위해 이루어진다.

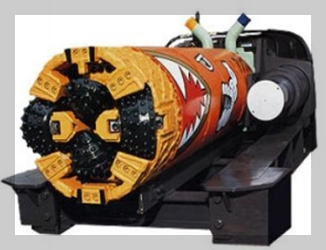

장비



D350~D700mm까지 가능하다.

자갈, 호박돌 등 추진이 어려운 토질에서 뛰어난 추진 성능을 발휘한다.





특징

장  점	단  점
대규모 이수 처리설비를 필요하지 않아 비교적 좁은 작업 기지에서 시공할 수 있다. (이수식 대비) 지하수압의 높은 지층에서도 대응성이 좋다. (이농식 대비)	일반적으로 굴삭 토사의 반출을 잔토 버킷으로 하는 경우가 많아 시공 속도가 약간 떨어질 수 있다.

이수식 세미실드 공법(이수식 추진공법)

소개

이수식 추진공법은 전면부가 격벽으로 밀폐된 이수식 굴진기의 컷터 체임버 내에 가득 찬 이수이 압력을 추진면의 토압 및 지하수압과 평형을 이루게 함으로써 추진면을 안전시킨다.  컷터 헤드의 회전으로 굴삭된 토사를 이수에 혼합하여 수직그 밖으로 츄체 운송하면서 수직구에 설치된 원압잭의 추진력에 의해 추진관을 추진하고 매설하는 공법이다. 유체 운송된 배출 이수는 수직구 밖에 설치된 이수 처리 설비에 의해 토사와 이수를 분리하고, 이수는 다시 헤드머신으로 보내져 굴진에 활용된다.  즉, 송미수, 배니수의 관로 계통은 순환회로가 되어 있다.

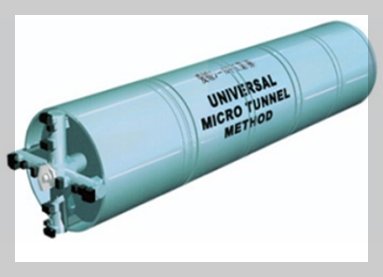

장비



대구경에 용이하며 D250~D3,000mm까지 가능하다.







특징

장  점	단  점
지하수압이 높고 지하수위 변화가 심한 투수성이 높은 토질 등 어려운 지하수 조건에 있어서도 추진며의 이수압 제어가 용이하여 적용성이 높다. 굴삭, 배토가 일련의 환류 계통으로서 시스템화되어 있어 집중 관리를 도입함으로써 시공 신뢰성이 향상된다.	이수처리 플랜트를 설치하여야 하므로 별도의 추가 용지가 필요하다.   또한, 플랜트의 소음 진동 대책이 필요한 경우가 있다.
