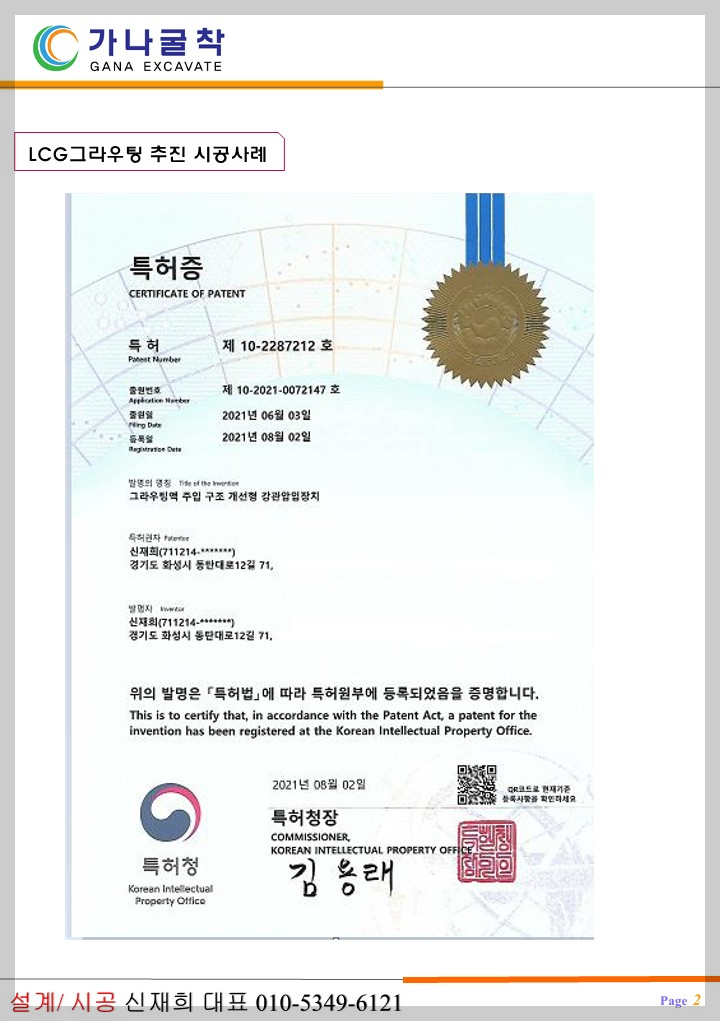

유압식 강관압입공법 (LCG강관압입공법 특허 제 10-2287212호)



가나굴착 - 추진압입공사, 그라우팅공사, 가시설공사





기존 공법의 문제점

추진연장에 따라 토사의 압력 및 자갈 및 암질에 의하여 추진강관이 찌그러지는 것을 방지하기 위하여 선도관에 보강을 하고 압입을 시공한다.  이와 같이 시공할 경우 선도관의 두께만큼과 전면부 토사에 호박돌이나 자갈이 걸려 안에서 굴착 할 경우 선도관의 추진 및 선형 문제로, 지장물을 제거하여 작업하는 것이 현실이다.

1. 이로 인하여, 순간침하가 발생하며, 방치하고 작업을 진행할 경우 추후 잔류침하가 발생한다.
2. 기존공법은 막장의 토사가 연약지반일 경우 추진관안으로 토사가 유입되어 작업자의 안정성을 확보할 수 없다.
3. 기존 유압식 강관추진공법은 강관압입 공정이 완료된 후 그라우팅을 실시하여 순간침하가 발생된 후에 그라우팅을 시공함으로 효과가 미비함.

LNG그라우팅 추진 개요

선도관 선단부 외면에 그라우팅 라운드캡(Leadpipe Cap)을 설치한 후  선단부 상부 내부에 그라우팅 파이프를 설치하여 압입된 강관의 외주면에 압입시점마다 실시간으로 그라우팅량을 조절하여 실시함으로 상부지반 침하를 방지하도록 구성된 유압식공법

LNG그라우팅 추진 시공 장점

1.기존 유압식 강관추진공법의 상부지반 침하로 인한 문제점을 보완하고자 함
2.유압식 강관추진공법 시공시 침하로 인한 도로,철도 침하 및 지하매설물 파손 (상수도, 가스 외)으로  인한 2차 사고를 사전에 방지하고자 함
3.기존 유압식 강관추진공법과 달리 차수그라우팅을 실시하여 막장의 안전성 확보.

특        징

1.굴착 전 선도관의 지반 삽입시 그라우팅액이 직접적으로 토사와 마찰되는 과정에서 토분에 의하여 노즐이 막히는 것을 방지하기 위하여 보호그라우팅 캡을 설치하여 노즐이 막히는 것을 방지함.
2.저압으로 분사되는 그라우팅액을 전방이 아닌 후방부에 직접 충진하여 여굴 및 잔류침하를 방지함.
3.지반강도 및 조밀도가 높은 토질로 변환되어 강관의 직진도 및 선형이 향상됨.
4.세미쉴드공법으로 시공이 어려운 현장에 적용하여 원가절감이 가능함.
5. 연장길이가 100m 미만의 공사에 경제성이 우수함.
6.특히 기존 제방 강관압입 시공시 수평그라우팅과 병행하여 시공 시 전면부 막장 보호 및 차수효과가 뛰어남.

LNG그라우팅 추진 시공 전경

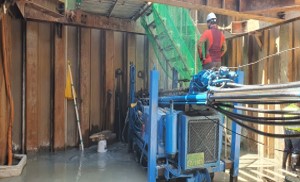

추진관 內 삽입 전 수평그라우팅 시공(연약지반 차수 및 지반보강 목적으로 적용)

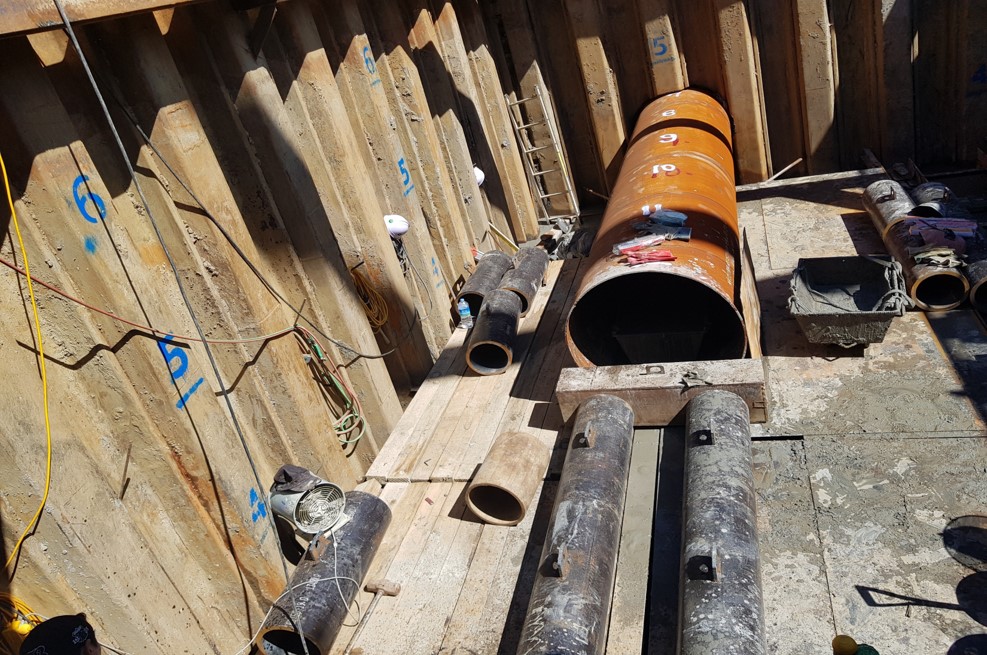

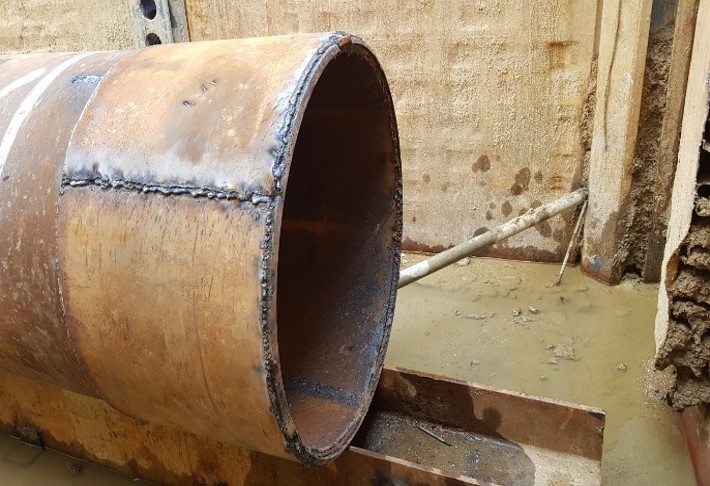

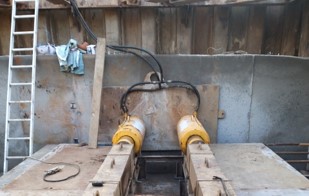

그라우팅 선도관 제작	압입장비 설치
노즐 주입파이프 설치	선도관 삽입

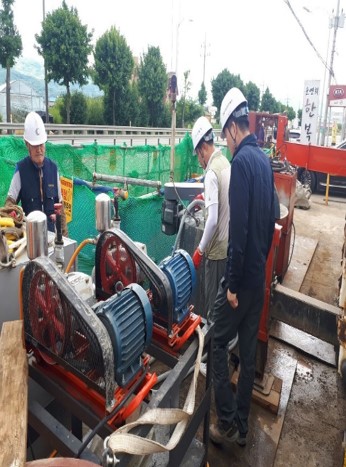

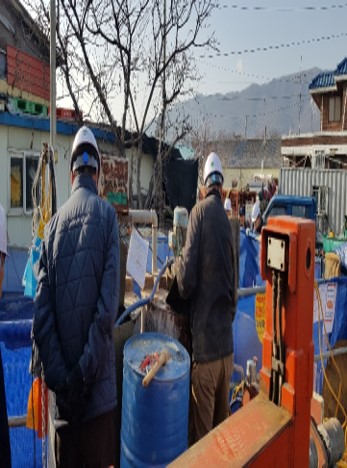

그라우팅 파이프 연결 및 주입	그라우팅 교반기 및 주입기

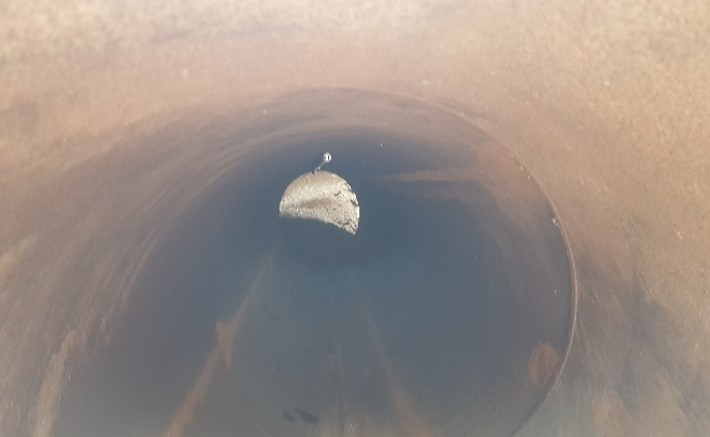

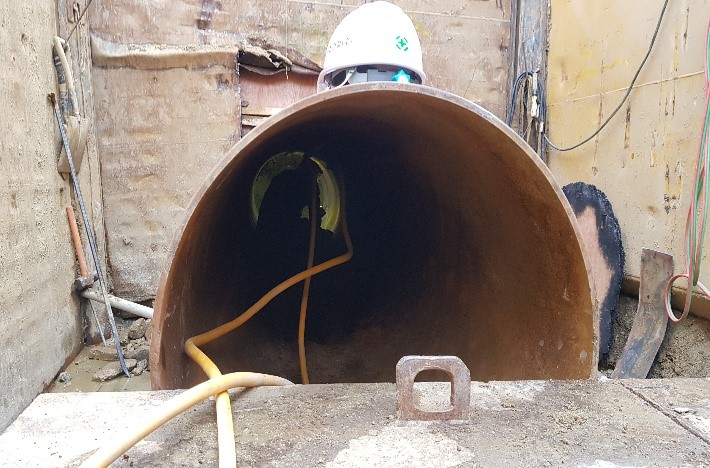

추진관 내부 굴착	굴착토 반출

○ 공사 실적

기  간	공사명	토질	규  격	연장(m)	발주처/시공사	비  고
2018.12.	포천처리구역 하수관거 정비공사	토사	800mm	21m	포천시청/한동건설
2018.12.	공릉천교 P6 차집관로 이설공사	점질토	1500mm	55m	서울지방국도관리청 /광진공영
2019.03. ~ 07.	포천처리구역 하수관거 정비공사	토사	800mm	35m	포천시청 / 서진건설
		토사	800mm	52m
		토사	800mm	51m
2019.08.	포천처리구역 하수관거 정비공사	토사	800mm	43m	포천시청 / 서진건설
2020.03. ~ 04.	신반천 생태하천 복원사업	사질토	1200mm	43m	의령군청 / 라온건설
2020.11.	덕곡지구 농수로 보수공사	점질토, 자갈	1000mm	52m	농어촌공사/대인종합건설
2021.06. ~ 09.	삼척시 교통 일원 침수예방사업	풍화암, 연암	1000mm	40m	삼척시청 / (주)진환
2021.09. ~ 12.	행정중심복합도시 5-1생활권 조성공사	경질토사	900mm	46m	LH공사 / 장차건설
2021.10. ~ 12.	덕곡지구 농수로 보수공사	풍화암, 연암	1200mm	62m	농어촌공사/대인종합건설
2022.02. ~ 03	기아자동아(광명) 전기차 충전시설공사	토사	800mm	42m	기아자동차/종일토건
2022.05. ~ 06.	정하미호지구 수리시설 개보수사업공사	토사	1350mm	136m	농어촌공사/케이에스건설
2022.11. ~ 12.	포천2 공공하수처리시설 설치사업공사	자갈, 모래	800mm	29m	포천시청 / 진송건설

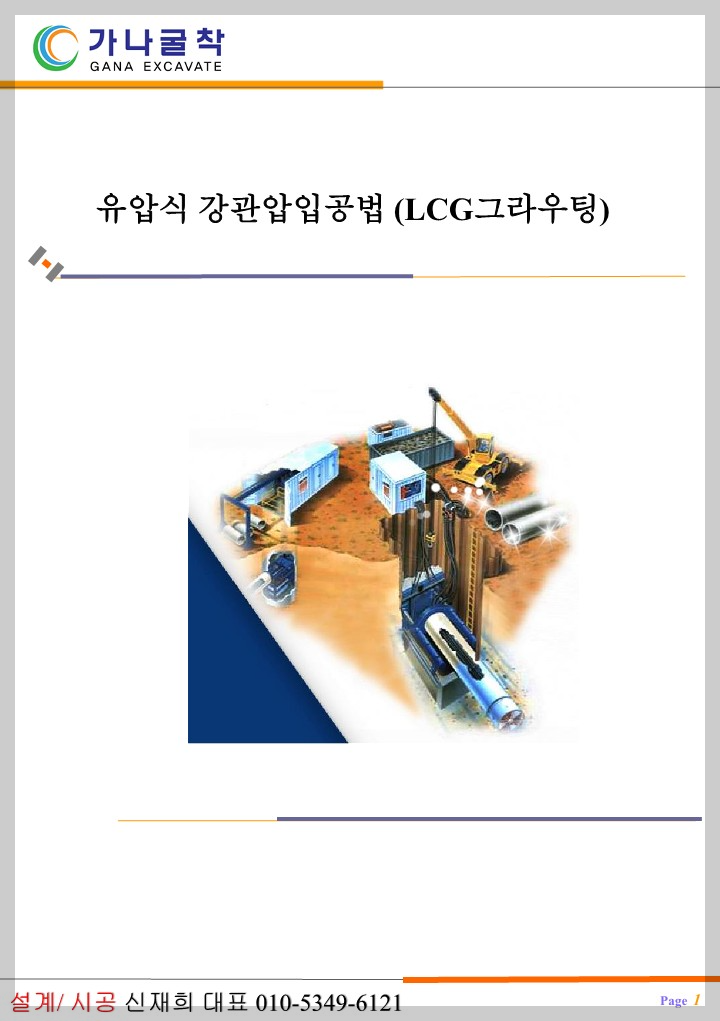

LCG그라우팅+강관추진공법 요약보고서ver2023.pdf
