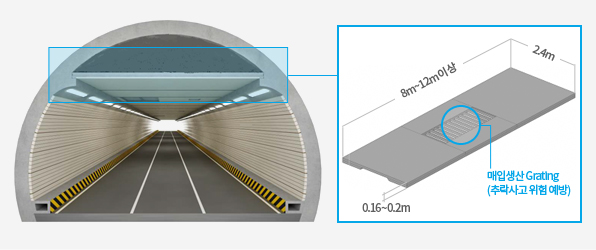

○ 풍도슬라브 정의
- 터널 및 지하차도 내 화재 발생 시 연기 확산을 차단하고 내화 및 내수성을 확보한 프리캐스트 콘크리트 환기구
 |
 |
| 1. 단면 설계를 통한 부재 최적화 | 2. 내화 및 내수성 확보 |
○ 풍도슬라브 비교표
| 구 분 | Waffle형 풍도슬래브 | 폐단면 풍도 슬래브 | 중공형 풍도 슬래브 |
| 공법특징 |  |
 |
 |
| 제조회사 | 삼표이앤씨㈜ | 홍지디씨에스 | 강남건영 |
| 공법개요 | PS강선으로 압축력을 도입하고 “환기구 응축수 유도홈을 장착한” 연속적인 접합이 가능한 슬래브 | PS 슬래브 하면에 내화 및 내수성을 확보한 경량 내화패드를 부착한 슬래브 |
PS강선에 의해 압축력이 도입된 중공슬래브 |
| 특 징 | ·슬래브 하면의 미려한 경관 ·제작 및 시공의 편리성으로 공기단축 효과 ·최적단면으로 슬래브 두께 최소화 및 경량화 |
·패드를 통한 내화성능확보 (단가상승요인) ·관련특허 3건보유 ·공장 미보유로 품질 미흡 |
·슬래브 두께 약 300mm ·중공단면으로 경량화 가능 ·슬래브 두께로 인한 시공의 문제점 발생 |
| 가설방식 | 최적화된 브라켓 거치방식 | 크레인 거치방식 | 크레인 거치방식 |

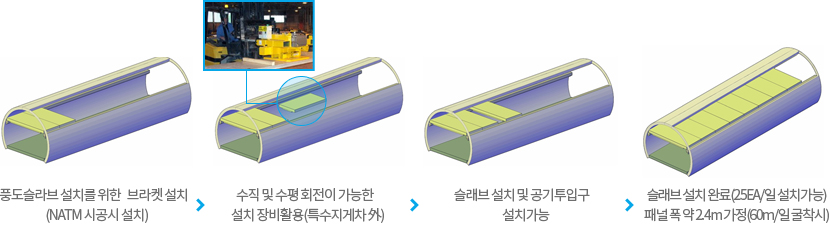

○ 풍도슬래스 조립 SEQUENCE
