연약지반 개량공법 - 페이퍼드레인 공법



페이퍼드레인 공법

이 공법은 샌드드레인 공법에 대한 모래말뚝 대신 각종의 인공배수재를 써서 흙중에 버티컬 드레인을 형성하는 것이며 개량원리는 샌드드레인 공법과 동일하다. 인공드레인재의 선구적 역할을 다하는 페이퍼드레인 공법은 샌드드레인공법과 거의 동시기에 스웨덴의 왕립지질연구소(SGI)에 있어서 개발되었다. 초기의 버티컬 드레인재는 통수구멍(도랑)을 가진 두꺼운 종이를 소재로 하였으며 카드보드 드레인이라 부른다. 이것은 모래보다 투수성이 나쁘고 습윤시의 강도도 작고 부식되는 결점이 있기 때문에 이것들의 결점을 개량하도록 각종의 드레인재가 연구되어 제품화되었다. 주요한 드레인재의 종류는 [표 1.2-7-4]에 표시한 바와 같다.

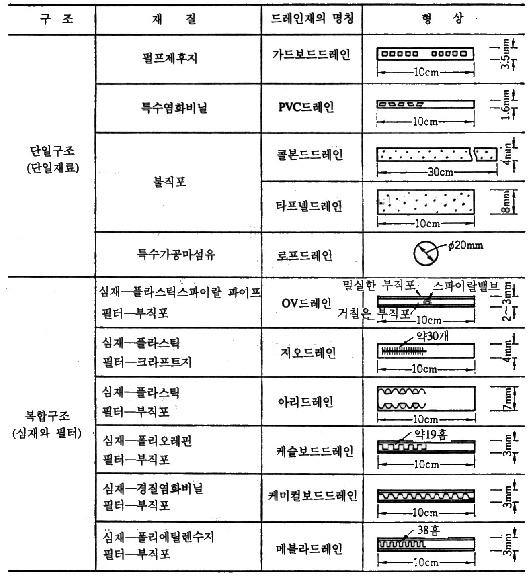

[표 1.2-7-4] 드레인재의 종류

사용자 삽입 이미지


이 공법의 개량원리는 샌드드레인 공법의 것과 완전히 동일하며 드레인재로서 쳔연의 모래 대신 인공재료를 쓰는 경우가 서로 다른 점이다. 설계에 쓰이는 페이퍼 드레인의 환산원은 샌드드레인에 비하여 일반적으로는 작고 각종 드레인재에 따라 환산 원주의 직경의 값에 다소의 차이는 있으나 일반적으로는 5cm를 표준 환산 원경으로 한다.


사용자 삽입 이미지

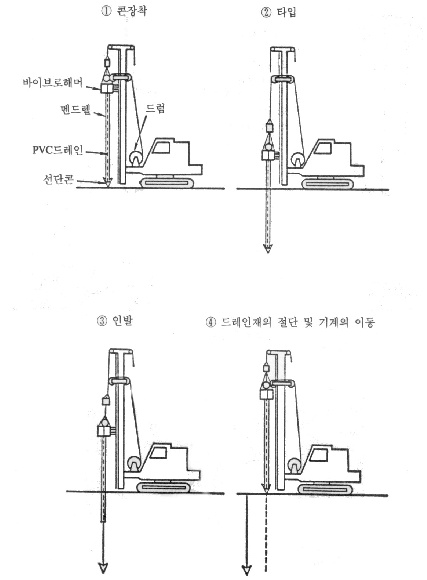

페이퍼 드레인공법의 시공순서(PVC 드레인)
