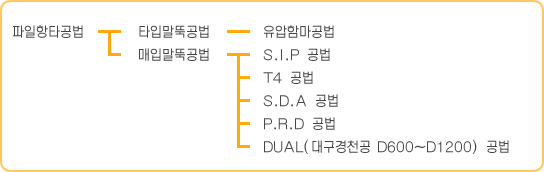

유압 해머공법

특 징
말뚝머리를 해머로 직접 타격하여 말뚝을 지지층에 관입하는 공법으로서 효율적, 경제적이며 지지력에 대한 신뢰성이 가장 높으나 소음 및 진동으로 인해 민원의 발생이 잦아 제한적으로 사용되고있다.
함마로서는 드롭해머, 디젤해머, 유압해머등이 있으며 최근에는 소음, 비연이 적은 유압해머를 사용하고있다.

장 점
작업효율이 양호하며 경제적으로 시공할 수 있음
지반에 대하여 직접 타격하므로 지지력확보가 용이함

단 점
소음 및 진동의 발생으로 민원의 소지가 있어 도심지 사용이 불가함
호박돌층 및 풍화암층의 관입이 어려움
무리한 타격을 가할시 말뚝의 선단부 및 두부에 파손이 발생됨


SIP공법 (Soil-Cement Injected Precasting Pile)

특 징
어스오거를 사용하여 Screw로 지반을 천공하여 굴착액 및 고정액인 시멘트 밀크를 주입하고 말뚝을 삽입 드롭해머를 사용하여 최종경타를 실시하여 마무리하는 공법이다.

장 점
소음, 진동이 적어 민원의 발생이 적음
시멘트 밀크를 주입함으로서 주변마찰력의 확보가 용이함
시멘트 밀크를 주입과 동시에 선단부의 교반이 이루어 지므로 선단부의 강도를 높일 수 있음
배토된 토사로 지지층의 확인이 가능함

단 점
최종 경타를 실시할 경우 타격음이 발생됨
모래자갈층의 천공시에는 공벽의 무너짐이 발생되어 말뚝의 관입이 불가한 경우가 발생됨
풍화암대의 천공이 가능하나 단단한 풍화암의 경우에는 천공이 어려움
천공시 주변 지층의 이완 작용이 일어남


T-4 공법

특 징
어스오거를 사용하며 Screw 하단에 T4 해머를 장착하여 고압의 압축공기를 이용 피스톤의 왕복운동으로 인하여 함마 비트를 타격하여 천공함으로서 설계심도 까지 천공하는 공법으로서 SIP공법적용시 천공이 불가한 전석층 및 단단한 풍화암을 천공하는 공법으로서 설계심도까지의 천공이 가능하다.

장 점
거의 모든 지층의 천공이 가능하여 설계지지력이상의 지지력 확보가 가능함
공기압으로 인한 슬라임의 배출이 용이함
시멘트 밀크를 주입함으로서 지지력을 극대화할 수 있음
난지층의 시공이 용이함

단 점
연약지반의 천공시 작업효율이 저하됨
천공시 비산먼지 및 소음이 발생되어 민원의 소지가 있음
모래자갈층 및 자갈층의 천공시에는 공벽이 무너짐


SDA 공법 (Separation Doughunt Auger)

특 징
기존의 항타시 문제가 되는 소음 및 진동을 최소화한 공법으로서 기존의 S.I.P, T4 공법의 적용시 공벽의 붕괴, 주변 지반의 이완, 지지층의 확인이 불가능한 점을 해결한 공법이다.
외측오거와 내측오거를 상호 역회전하며 지반을 천공하는 공법으로서 외측오거에는 Casing을 내측오거에는 Screw를 장착하여 2중 굴진함으로서 항타시 발생되는 소음, 진동으로 인한 민원의 발생을 방지하며 Screw선단에 토사가 압밀되지 않아 굴착효율이 높고 배토된 토사나 암편을 육안으로 관찰하여 지지층을 확인 결정함으로서 높은 지지력 확보가 가능하다.   또한 항타전용기를 사용함으로매우 양호한 수직도를 확보함으로서 품질의 확보가 용이하다.

장 점
저소음 저진동으로 민원의 발생이 없음
Screw, Casing을 사용함으로서 연약층, 모래 자갈층, 퇴적토 지층의 천공이 가능함
Casing을 사용함으로서 공법의 붕괴를 막을 수 있음
지하수의가 높은 지반에서도 시공이 가능하며 지하수의 영향을 받지 않음
연암층까지의 천공이 가능하여 높은 지지력을 얻을 수 있음
전자각도계를 사용함으로서 높은 수직도를 얻을 수 있음
시멘트 밀크 주입을 실시하면 설계 지지력이상의 지지력 확보가 용이함
배토된 파편을 확인할 수 있어 지지층의 확인이 가능함

단 점
호박돌층 및 지층의 불안정시에는 천공이 용이하지 않음


PRD 공법 (Percussion Rotary Drill)

특 징
S.D.A 공법과 T4 공법을 합한 공법으로서 S.D.A공법시 천공이 어려운 호박돌층 및 연안층의 천공이 가능한 공법이다.
기존의 S.D.A 공법시 외측오거에는 Casing을 내측오거에는 Screw를 장착하나 P.R.D공법에는 Scerw의 선단에 T4 햄머를 장착함으로서 천공이 불가능한 지층을 천공하는 공법으로서 매립층 및 호박돌층등 모든지층의 천공이 가능한 공법이다.

장 점
모든 지층의 천공이 가능함
S.D.A 공법과 동일함

단 점
연약지반(뻘층)의 경우에는 작업의 효율이 저하됨
T4 해머의 타격시 발생되는 소음으로 인하여 민원의 발생 소지가 있음


DUAL (대구경천공 D600 ~ D1200)

특 징
DUAL 공법 S-270은 암반 돌 밀도가 높은 자갈 등의 硬質 지반을 스피디하면서도 확실하게 굴삭 하기 위해 개발된 분리 오가 공법입니다.
이 공법은 외측의 케이싱과 스쿠류는 유압 실린더로 굴착시에 선행, 후행이자유자재로 가능하며 또한 리모콘 조작에 의한 실린더 핀의 탈착에 의하여 캐이싱과 스쿠류를 동시에 또는 따로따로 동작 시켜 굴삭, 인발 작업을 하는 것이 가능합니다.
따라서 종래의 각종 경질 지반 굴삭 공법과 비교하여 굴삭효율을 작업효율이 좋고, 확실하여 정밀도가 높은 시공이 가능합니다.

장 점
암반 자갈 돌 철근 콘크리트 등 경질 지반의 굴삭을 용이하게 할 수 있음
굴삭 시 지반에 따라서 외측 캐이싱, 내측 스쿠류의 선행 후행이 자유자재로 가능함
굴삭 효율이 높고 절삭용 비트(초강 합금 비트)의 소모가 적어짐
캐이싱과 스쿠류에 의한 이중 굴삭 방식이므로 경질지반인 장소의 항타 시공이 가능함
경질지반인 장소의 항타 시공이 가능함
외측캐이싱, 또는 내측 스크류만으로도 굴삭이 가능하고 용도에 따른 시공이 가능함
무진동. 무소음 공법임



출처 : http://www.nokwoo.co.kr/con.html#1
