PHC 흙막이 벽체 공법 - (주) e-콘주개발

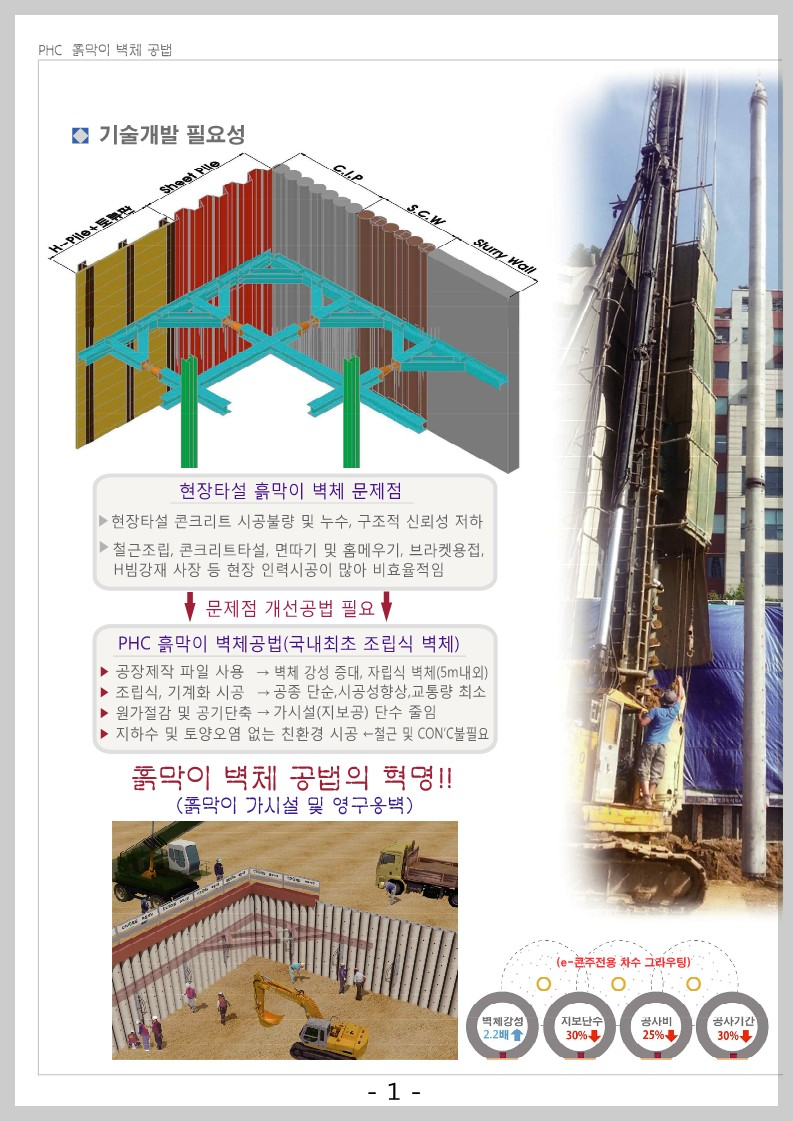

○ 기술개발 필요성

 - 현장타설 흙막이 벽체 문제점
  ⓐ 현장타설 콘크리트 시공 불량 및 누수, 구조적 신회성 저하
  ⓑ 철근조립, 콘크리트타설, 면따기 및 홈메우기, 브라켓용접, H빔강재 사장 등 현장 인력시공이 많아 비효육적임.
 - 문제점 개선공법 필요 (PHC 흙막이 벽체공법)
   ⓐ 공장제작 파일사용
   ⓑ 조립식, 기계화 시공
   ⓒ 원가절감 및 공기 단축
   ⓓ 지하수 및 토양오염 없는 친환경 시공

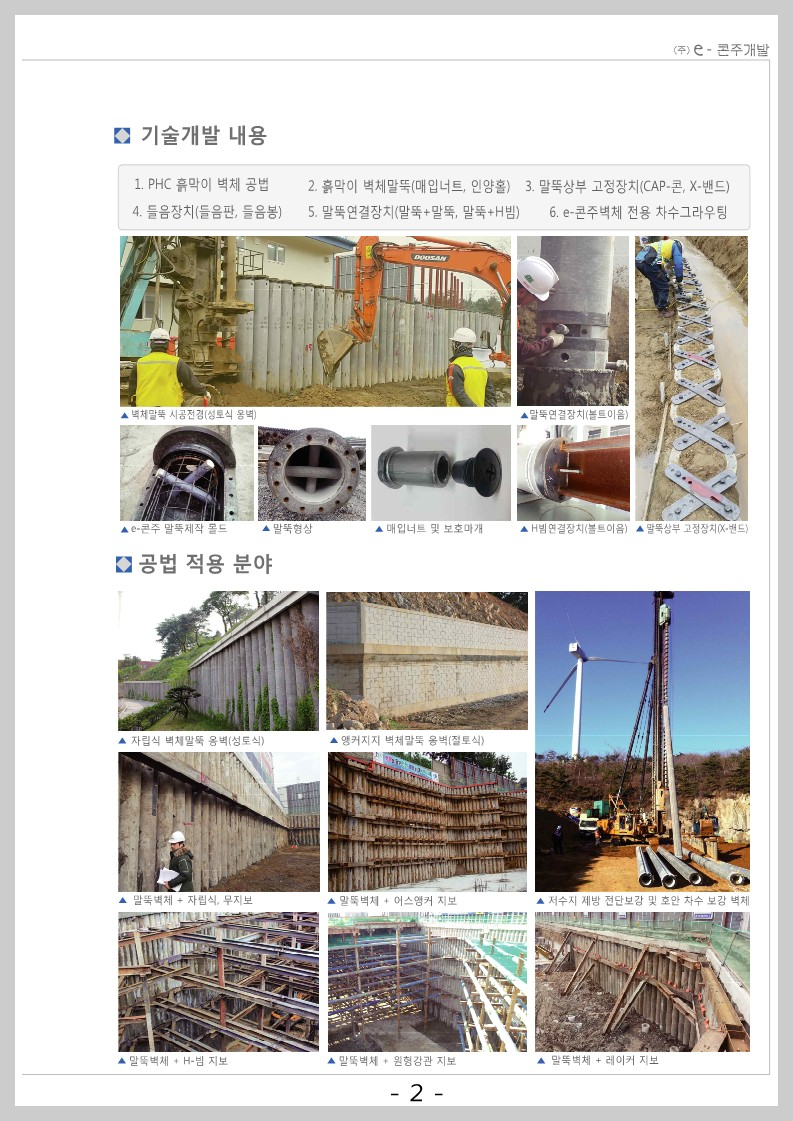

○ 기술개발 내용

1. PHC 흙막이 벽체 공법  2. 흙막이 벽체 말뚝(매입너트, 인양홀)   3. 말뚝상부 고정장치(CAP-코, X-밴드)
4. 들음장치(들음판, 들음봉)  5. 말뚝연결장치(말뚝+말뚝, 말뚝+H빔)  6. e-콘주 벽체 전용 차수 그라우팅

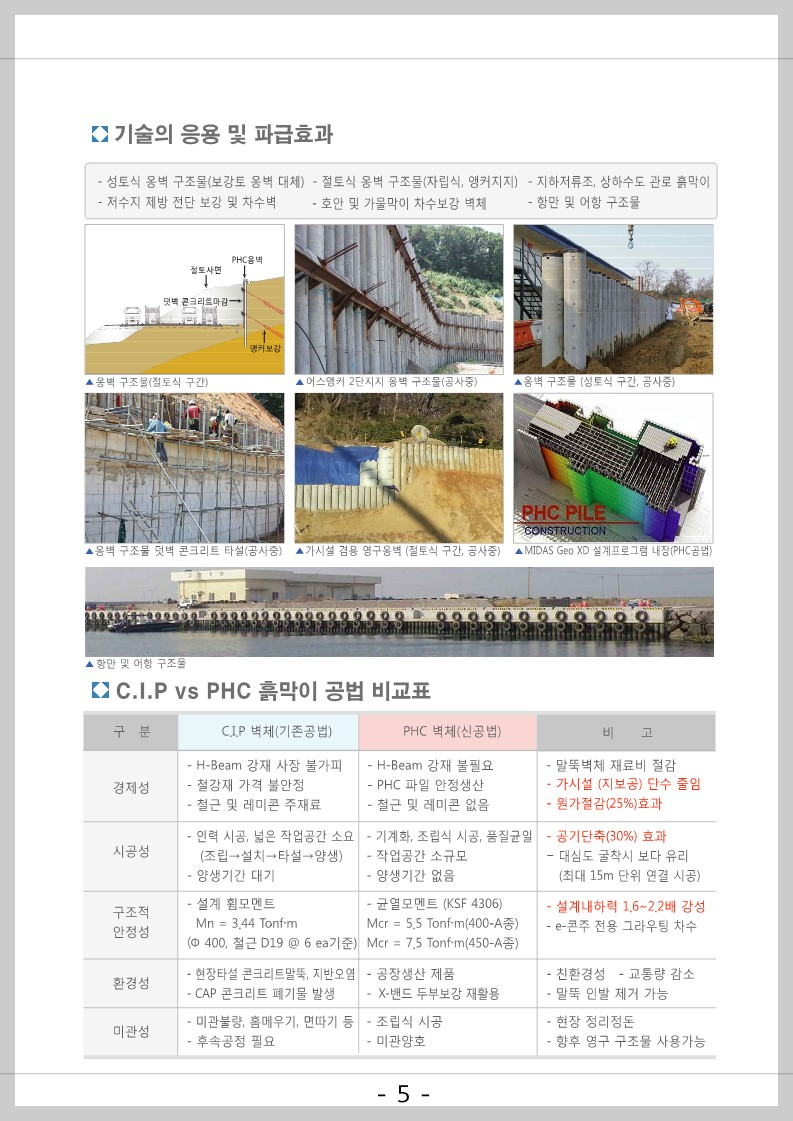

○ 기술의 응요 및 파급효과

1. 성토식 옹벽 구조물(보강토 옹벽 대체)  2. 절토식 옹벽 구조물(자립식, 앵커지지)  3. 지하저류조, 상하수도 관로 흙막이
4. 자수지 제방 전단 보강 및 차수벽  5.호안 및 가물막이 차수보강 벽체  6. 항만 및 어항 구조물

brochure.pdf

5.58MB
