연약지반 개량공법 - 쇄석드레인 공법

쇄석드레인 공법

쇄석드레인공법은 날카로운 봉으로 쇄석을 다져서 조밀한 드레인 기둥을 형성시키는 동시에 주변지반을 N치 10정도의 고밀도로 다질 수 있는 저진동, 저소음의 배수공법으로서 최근 개발되고 있다. 본 공법은 완만한 모래지반속에 쇄석기둥을 조성하여 수평방향의 배수거리를 짧게하여 지반의 배수성 향상을 도모하고 지진 시에 대한 과잉간극수압을 조기에 소산시키는데 따라 액상화의 방지를 도모하는 공법으로 다음과 같은 특징을 가진다.

- 전동모터에 의해 케이싱을 회전시키며 지반에 관입하기 때문에 진동·소음 이 적다.

- 원지반을 측면으로 밀어 펼치지 않기 때문에 주변지반에의 영향이 적다.

- 시가지에서의 시공, 기설구조물에 근접하여 시공이 된다.

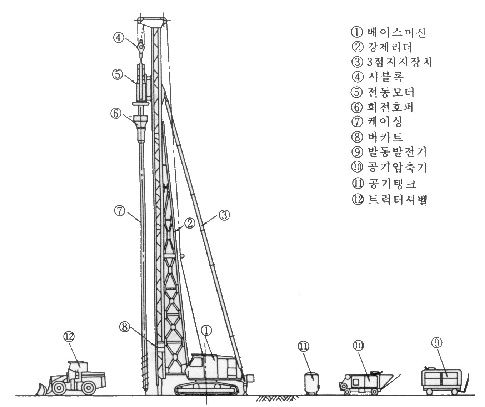

[그림 1.2-7-14] 쇄석드레인공법 시공장비의 개요

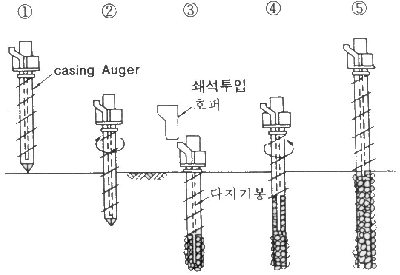

[그림 1.2-7-15] 쇄석드레인공법 시공순서
