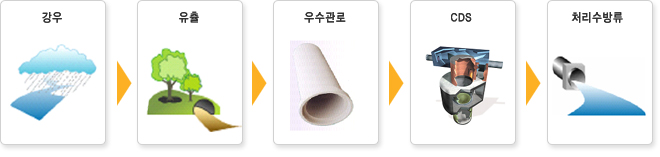

CDS-Stormwater는 CDS 기술을 이용하여 분류식 우수관거의 초기우수내에 포함되어있는 비점오염원을 처리하는 설비임.






분리기작 : Vortex(와류) 중력침강 및 Non-Blocking CDS 스크린을 이용한 여과처리
처리개념 :유입수가 CDS 스크린 내부 접선방향으로 편향 유입되면서 Vortex(와류) 현상이 발생하여 침전성 물질들은 구조물 하부로 가라앉고 부유성 오염물질은 CDS 스크린에 의해 편향분리(Deflective Separation)되면서 구조물 내부에 억류되어 초기우수가 처리되는 시스템
편향분리: 편향분리라고도 하며 유입수가 스크린의 접선방향으로유입되어 오염물이 스크린에 접촉되지 않고 유입수와 함께 회전하면서 구조물 중앙으로 모이는 현상, 이로인해 직접여과 방식의 스크린에서 나타나는 막힘 현상이 방지됨(세계특허 기술)

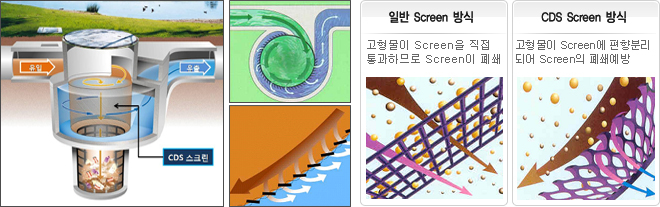

 CDS Unit 개요도









- CDS-Stormwater 입자 제거율
   1mm 이상 조대 고형물 95% 제거
   200㎛ 이상 침전성 물질 95% 제거
- 고형물이나 협잡물로 인한 스크린 폐쇄현상이 없음
- 부유 및 침전물질(SS), 유류물질(Oil&Grease) 등을 효율적으로 제거
- 대규모 유량까지 처리범위가 크며 유량변동에 대한 안정적인 처리 가능
- 소요부지가 매우 적고, 지하에 매설되므로 시각적으로 깨끗함
- 소규모에서 대규모 용량까지 CDS 시설이 규격화되어 있음
- Precast 콘크리트 제품을 사용하여 신속,정확한 설치가 가능
- 내부구조가 간단하고 유지관리가 용이함
- 연 2회 정도 내부에 포집된 오염물질을 진공흡입 차량으로 제거



출처 : (주)한국 종합 환경
