비굴착 노후관거 갱생공법 H-SPR

하트 SPR

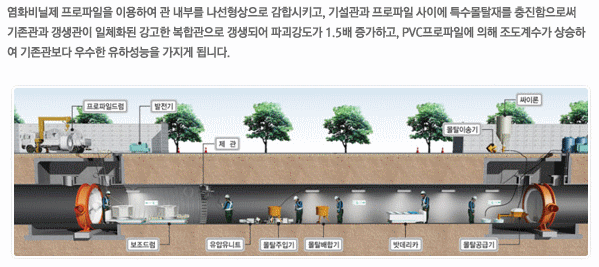

갱생관의장점	① 수밀성이 뛰어나다 설계내수압 0.4MPa의 수밀성을 가진다 ② 내식성이 뛰어나, 부식의 염려가 없다 재질은 염화비닐관으로써 내식성이 뛰어나다 ③ 강고한 복합관으로 갱생된다 갱생관(프로파일)의 리브에 하트용SPR 몰탈재가 충진되어 갱생관 하트용 SPR몰탈재 기설관의 3자가 일체화된 강고한 복합관으로 갱생된다 ④ 갱생후 유하능력이 증가한다 갱생관의 조도계수는 염화비닐관과 같은 0.012로, 기설관보다 단면적이 축소되어도 갱생전의 설계유량 이상을 확보 할 수 있다 ⑤ 내진성이 뛰어나다 갱생관은 유연하여 지진시에 기설관이 부등침하 하여도 갱생관이 파손될 일 없이 관로기능을 확보 할 수 있다.

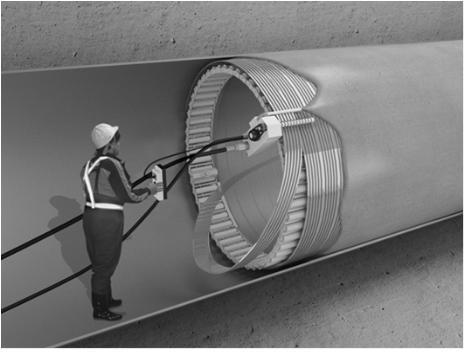

제관기의장점	⑥ 장거리제관이 가능하다 제관기가 스스로 움직이기 때문에 장거리제관이 가능해졌다 ⑦ 소구경의 작업공이라도 제관기를 반입할 수 있다 600mm의 개구부부터 제관기를 반입할 수 있다
시공상의장점	⑧ 상하수도 및 농업용수를 일부 통수하면서 시공할 수 있다.(관경의 1/3이하) ⑨ 부분시공 공사가 가능하다 부분시공이 가능하여 차년도 공사에 부분시공후의 갱생관과의 접속도 가능하다 ⑩ 곡관부에도 공사가 가능하다. 곡관용 프로파일을 사용하는 것으로 곡선관로의 시공이 가능하다 ⑪ 경제적이다 공기 공사비모두 개착공법과 비교하여 대폭 삭감이 가능하여 매우 경제적이다 ⑫ 사회활동에 영향이 적다 비굴착 공법이기 때문에 주변 지역에 영향이 매우 적고. 악취대책, 소음대책의 필요가 없으므로 주민의 협력을 얻기 쉽다 ⑬ 폐기물이 적다 기설관을 그대로 이용하여 갱생하기 때문에 산업폐기물은 발생하지 않는다

H-SPR공법의 적용 가능 관경

기설관 형태	원형	자유형	마제형
적용가능 관경	800mm ~ 3,000mm	800mm×800mm ~ 6,000mm×6,000mm
갱생후 관경	780mm ~ 2,940mm	775mm×775mm ~ 5,950mm×5,950mm

(주)뉴보텍
